交流起重機變頻調速

交流起重機變頻調速·制動電阻
在交流起重機變頻調速控制系統中，當電動機處于反接制動或再生制動狀態時，變頻器內部直流電路的儲能電容兩端的電壓升高，為了避免電壓過高而使直流過壓保護動作，必須將部分能量回饋至電網或通過制動單元外接電阻釋放這部分能量。變頻器供應商都有各自的標準系列產品。目前國內應用比較廣泛的變頻器有日本安川VS-616G5，CIMR-G7系列，三菱的FR-A240EFR,EFR-A241E系列及ABB公司的ACS600系列，ACS800系列，德國西門子的SIMOVERT-6ES70系列等等。估算方法僅供參考。用有效行程H(m)（忽略環境因素）：Pb=8Q·V·η。

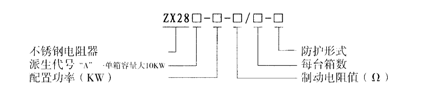

一、型號含義

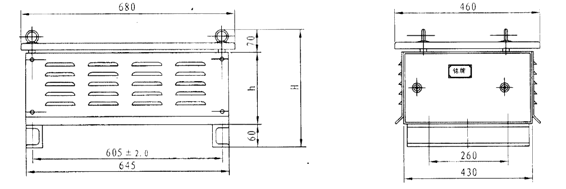

外形及安裝尺寸
一、標準型

a）開啟式

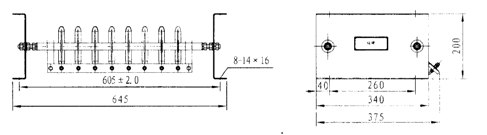

圖1-1不銹鋼電阻器

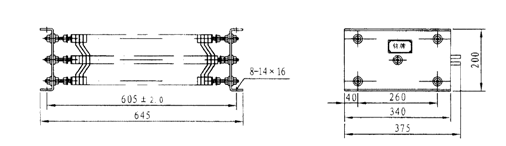

圖1-2鐵鉻鋁園簡形電阻器

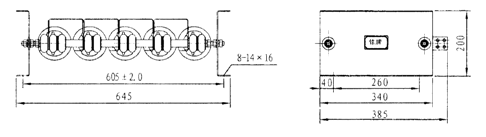

圖1-3繞線型電阻器

外形及安裝尺寸
二、派生型

a）開啟式

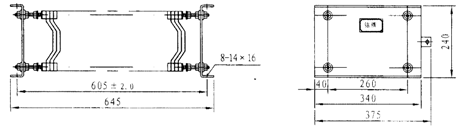

圖2-1不銹鋼電阻器

三、標準型

a）防護式

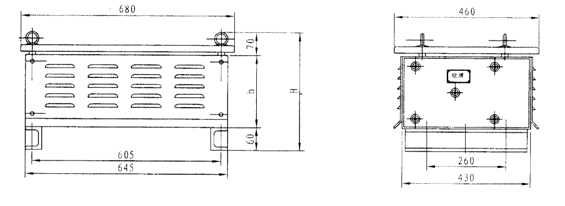

圖3-1不銹鋼電阻器

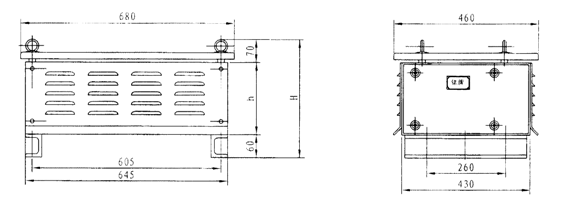

外形及安裝尺寸
三、標準型

a）防護式

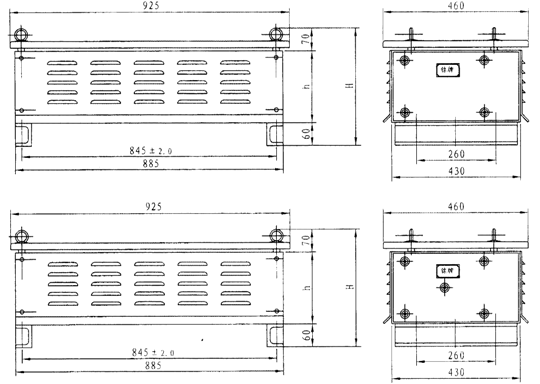

圖3-2鐵鉻鋁園簡形、繞線形電阻器

四、派生型

a）防護式

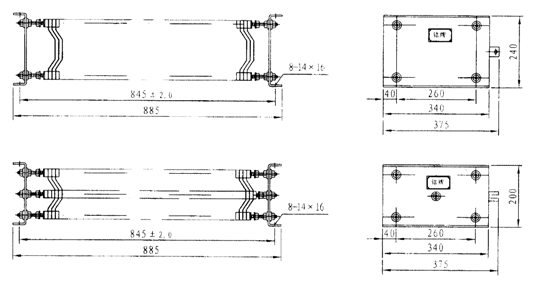

圖4-1不銹鋼電阻器

疊裝成套尺寸表

序號	直疊箱數	園簡型、繞線式		不銹鋼裝1、2#元件		不銹鋼裝3#元件
序號	直疊箱數	H	h	H	h	H	h
1	1	330	200	370	240	330	200
2	2	530	400	610	480	530	400
3	3	730	600	850	720	730	600
4	4	930	800	1090	960	930	800
